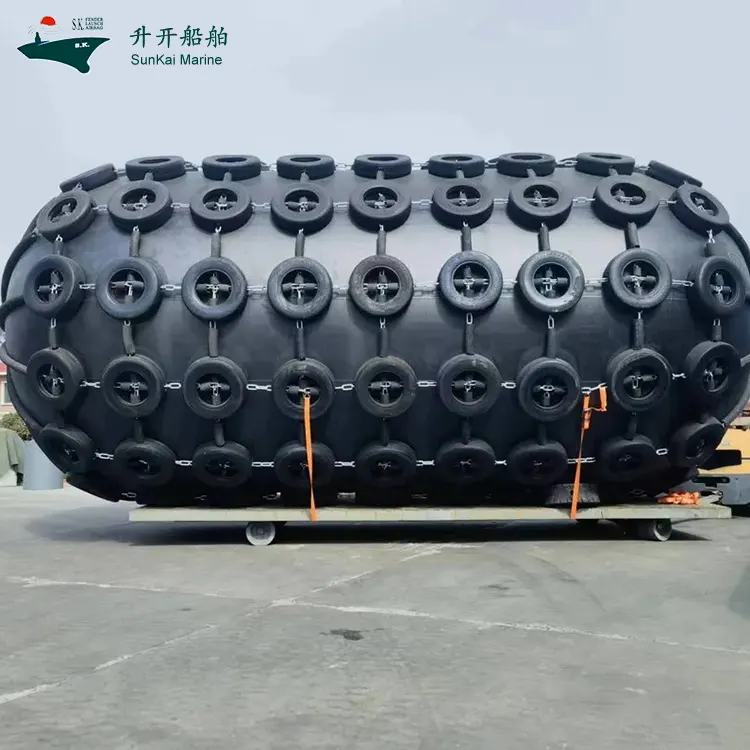

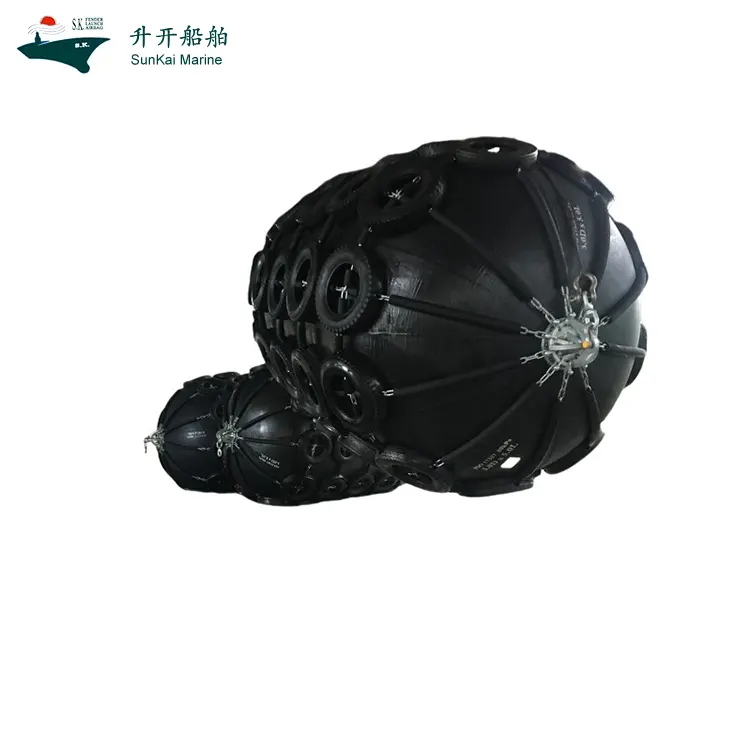

گلگیر لاستیکی پنوماتیک پوشیده شده با شبکه زنجیره ای SunKai راه حل های گلگیر پنوماتیک سفارشی را برای کاربردهای سنگین دریایی ارائه می دهد. متفاوت از گلگیرهای پنوماتیک استاندارد با حفاظت بیرونی محدود، این مدل از پوشش شبکه زنجیره ای کاملی استفاده می کند که فشار تماس را در حین پهلوگیری کشتی بر روی یک منطقه بزرگتر پخش می کند.
این گلگیر از یک لایه لاستیکی هواگیر داخلی، لایه های طناب تقویت شده چند لایه و یک لایه لاستیکی بیرونی مقاوم در برابر سایش تشکیل شده است. بدنه پنوماتیکی که با بسته بندی یکپارچه و ولکانیزاسیون در دمای بالا تولید می شود، اتصالات اتصالی ندارد، که استحکام ساختاری و هوابندی را افزایش می دهد.
هوای فشرده در داخل به عنوان محیط بالشتک عمل می کند. هنگامی که ضربه پهلوگیری رخ می دهد، محفظه هوا انرژی جنبشی کشتی را از طریق فشرده سازی کنترل شده جذب می کند، نیروی واکنش متوسطی ایجاد می کند و فشار سطحی را بر روی هر دو سازه بدنه و اسکله کاهش می دهد.
توری زنجیره ای گالوانیزه گرم دفاع مکانیکی بیشتری در برابر سایش، لبه های تیز و تماس مکرر ایجاد می کند. SunKai که در انواع فشار 50kPa و 80kPa موجود است، می‌تواند این گلگیر را برای اندازه‌های مختلف کشتی، شرایط اسکله و نیازهای جذب انرژی طراحی کند.

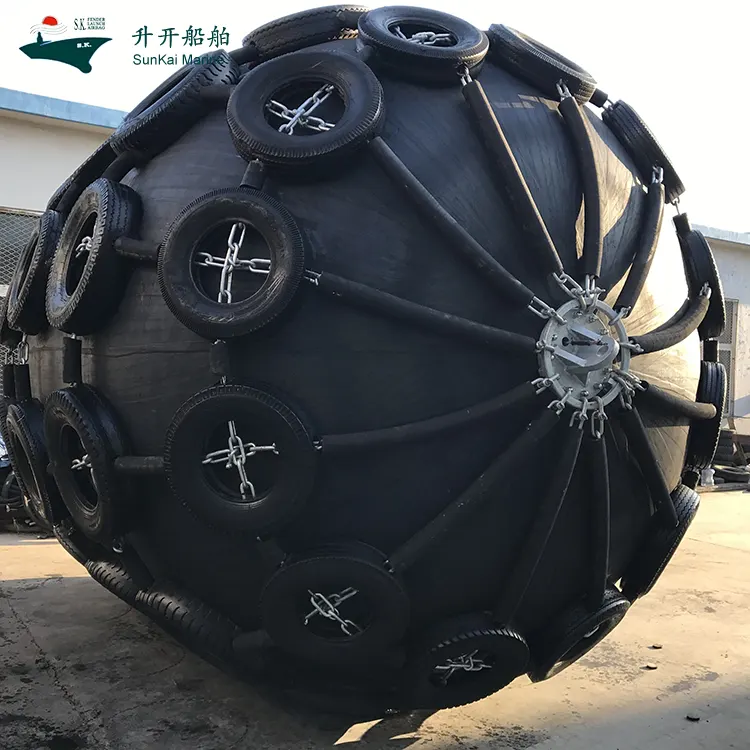

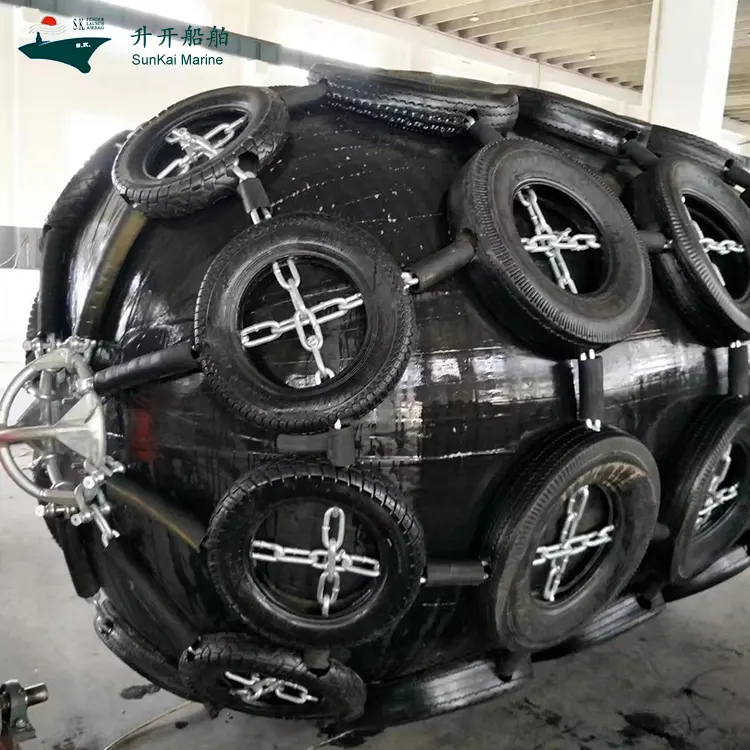

ویژگی اصلی گلگیر لاستیکی پنوماتیک پوشیده شده با شبکه زنجیره ای SunKai ساختار شبکه بیرونی زنجیر با پوشش کامل است.
توری زنجیر به طور کامل بدنه لاستیکی پنوماتیک را در بر می گیرد و به عنوان یک بافر محافظ بین سطح گلگیر و اجسام تماس خارجی عمل می کند. در طول پهلوگیری، بارهای ضربه ای به جای تمرکز بر روی سطوح لاستیکی جزئی از طریق چارچوب زنجیره ای پراکنده می شوند.
این طراحی مزایای زیر را به همراه دارد:
- سایش جزئی لاستیک را کاهش دهید
- در برابر آسیب های ناشی از لبه های تیز اسکله و سازه های فولادی مقاومت کنید
- تحمل ضربه های مکرر پهلوگیری را بهبود بخشید
- عمر مفید بدنه اصلی پنوماتیک را افزایش دهید
توری زنجیره ای با گالوانیزه گرم پردازش می شود تا مقاومت خوبی در برابر خوردگی آب دریا و فرسایش با اسپری نمک به دست آورد.
محفظه هوای فشرده داخلی عملکرد اصلی بالشتک را بر عهده دارد.
هنگامی که کشتی ها به گلگیر برخورد می کنند، هوای داخلی به تدریج فشرده می شود و انرژی ضربه را جذب می کند و در عین حال نیروی واکنش را تحت کنترل نگه می دارد. در مقایسه با گلگیرهای لاستیکی جامد، انواع پنوماتیک دارای فشار سطحی کمتر و رفتار تماس انعطاف پذیرتر هستند.
مزایای ساخت پنوماتیک:
- ظرفیت جذب انرژی بالا
- نیروی واکنش کم
- کاهش فشار سطح بدنه
- عملکرد فشرده سازی پایدار در زوایای مختلف پهلوگیری
گلگیر می تواند حفاظت معتبر را حتی زمانی که کشتی ها از زوایای تماس متفاوت نزدیک می شوند حفظ کند.
گلگیرهای لاستیکی پنوماتیک SunKai از ترکیب تقویت شده چند لایه استفاده می کنند:
- لایه لاستیکی هواگیر داخلی
- چندین لایه بند ناف مصنوعی با استحکام بالا
- لایه لاستیکی بیرونی مقاوم در برابر سایش
بدنه اصلی با بسته بندی یکپارچه و ولکانیزاسیون با دمای بالا تشکیل شده است. ساخت و ساز بدون درز خطرات خرابی ناشی از اتصالات را کاهش می دهد و قابلیت اطمینان طولانی مدت در برابر هوا را بهبود می بخشد.
هر گلگیر مورد بازرسی کامل قرار می گیرد:
- کیفیت لایه لاستیکی
- چگالی تقویت بند ناف
- وضعیت ولکانیزاسیون
- عملکرد هواگیر
- کیفیت مونتاژ توری زنجیره ای
سیستم بالشتک هوای فشرده گلگیر را قادر می‌سازد تا انرژی ضربه زیادی مصرف کند و نیروی واکنش را محدود کند. استرس وارد شده به بدنه کشتی و دیواره اسکله در رویدادهای پهلوگیری را کاهش می دهد.
رابط تماس پنوماتیک تعامل نرم بین کشتی و اسکله را درک می کند. فشار سطح پایین تر به محافظت از:
- سیستم های رنگ کشتی
- سازه های بدنه
- سطوح اسکله
توری زنجیره ای کاملاً محصور از اصطکاک مستقیم بین بدنه لاستیکی و اجسام خارجی جلوگیری می کند. این به ویژه برای سناریوهایی با تماس های مکرر کشتی یا محیط های عملیاتی سخت مناسب است.
لاستیکی دریایی، لایه‌های بند ناف تقویت‌شده به‌علاوه محافظ زنجیره‌ای گالوانیزه به طور مشترک در برابر موارد زیر مقاومت می‌کنند:
- خوردگی آب دریا
- نمک پاشی
- سایش مکانیکی
- بارهای ضربه ای چرخه ای
|
قطر گلگیر D (میلی متر) |
طول گلگیر L (میلی متر) |
نیروی واکنش در 50 کیلو پاسکال (kN) |
جذب انرژی در 50 کیلو پاسکال (کیلوژول) |
نیروی واکنش در 80 کیلو پاسکال (kN) |
جذب انرژی در 80 کیلو پاسکال (کیلوژول) |
|
500 |
1000 |
64 |
6 |
85 |
8 |
|
600 |
1200 |
86 |
10 |
108 |
13 |
|
700 |
1500 |
137 |
17 |
180 |
24 |
|
1000 |
1500 |
182 |
32 |
239 |
45 |
|
1000 |
2000 |
257 |
45 |
338 |
63 |
|
1200 |
2000 |
297 |
63 |
390 |
88 |
|
1350 |
2500 |
427 |
102 |
561 |
142 |
|
1500 |
3000 |
579 |
153 |
761 |
214 |
|
1700 |
3000 |
639 |
191 |
840 |
287 |
|
2000 |
3500 |
875 |
308 |
1150 |
430 |
|
2500 |
4000 |
1381 |
663 |
1815 |
925 |
|
2500 |
5500 |
2019 |
943 |
2653 |
1317 |
|
3000 |
5000 |
2000 |
1050 |
2709 |
1571 |
|
3000 |
6000 |
2488 |
1312 |
3292 |
1888 |
|
3300 |
4500 |
1884 |
1175 |
2476 |
1640 |
|
3300 |
6000 |
2783 |
1675 |
3652 |
2338 |
|
3300 |
6500 |
3015 |
1814 |
3961 |
2532 |
|
3300 |
10600 |
5257 |
3067 |
6907 |
4281 |
|
4500 |
9000 |
5747 |
4752 |
7551 |
6633 |
SunKai بر تولید گلگیرهای دریایی بادی، با دانش قوی در شکل‌دهی لاستیک، پردازش تقویت‌کننده و مونتاژ شبکه‌های زنجیره‌ای تمرکز دارد.
نقاط قوت تولید:
- تولید حرفه ای گلگیر لاستیکی پنوماتیک
- فناوری مونتاژ بالغ برای شبکه های زنجیره ای با پوشش کامل
- گردش کار بازرسی کیفیت چند مرحله ای
- گزینه های درجه فشار 50 کیلو پاسکال و 80 کیلو پاسکال
- ابعاد سفارشی و لوازم جانبی اتصال
- راهنمای نصب پروژه محور
SunKai تولید OEM و سفارشی را با توجه به مشخصات کشتی، شرایط اسکله و الزامات حفاظتی می پذیرد.
گلگیر لاستیکی پنوماتیک پوشیده شده با شبکه زنجیره ای SunKai به طور گسترده در موارد زیر استفاده می شود:
- پایانه های پهلوگیری کشتی های بزرگ
- عملیات انتقال کشتی به کشتی
- پایانه های نفت و گاز
- سکوهای دریایی
- اسکله های دریایی سنگین
- بنادر با اسکله با فرکانس بالا
- حفاظت از اسکله فولادی
قبل از عملیات، بررسی کنید:
- وضعیت سطح بدنه لاستیکی
- تغییر شکل توری زنجیر یا شل شدن اتصالات
- مقدار فشار هوای داخلی
- وضعیت کار سوپاپ
در حین خدمت:
- از اجسام سخت تیز دور نگه دارید
- فشار داخلی نامی را حفظ کنید
- فشار هوا را به طور منظم چک کنید
- به طور دوره ای پیوندهای زنجیره ای و نقاط اتصال را بررسی کنید
پیشنهادات تعمیر و نگهداری:
- پس از سرویس دریایی، باقی مانده نمک را با آب شیرین بشویید
- در محیط خشک و دارای تهویه نگهداری شود
- دور از روغن، حلال ها و مواد شیمیایی قوی نگهداری شود
- برای آسیب های جزئی لاستیک از ترکیب تعمیر اختصاصی استفاده کنید
تفاوت بین گلگیر لاستیکی بادی با پوشش توری زنجیره ای و گلگیر پنوماتیک معمولی چیست؟
گلگیرهای پنوماتیک استاندارد عمدتاً برای محافظت بیرونی به بدنه لاستیکی متکی هستند. در مقابل، نوع پوشش داده شده با شبکه زنجیر، یک ژاکت محافظ زنجیره ای کامل را اضافه می کند.
توری زنجیره ای تنش تماسی را توزیع می کند، سایش سطح را کاهش می دهد و بدنه لاستیکی را در برابر لبه های تیز و ضربه های مکرر محافظت می کند.
آیا توری زنجیر بر عملکرد بالشتکی گلگیر پنوماتیکی تأثیر می گذارد؟
نه. ظرفیت بالشتک با محفظه هوای فشرده و ساختار بدنه لاستیکی تعیین می شود.
شبکه زنجیره ای صرفاً به عنوان محافظ خارجی عمل می کند. عملکردهای ضد سایش و توزیع بار را بدون تضعیف ظرفیت جذب انرژی سیستم پنوماتیک ارائه می دهد.
مشتریان چگونه باید درجه فشار 50 کیلو پاسکال یا 80 کیلو پاسکال را انتخاب کنند؟
انتخاب بستگی به ابعاد کشتی، انرژی پهلوگیری و نیروی واکنش هدف دارد.
50 کیلو پاسکال بالشتک نرم تری با نیروی واکنش کمتر ارائه می دهد. 80 کیلو پاسکال ظرفیت جذب انرژی بالاتری را برای کشتی‌های با تناژ سنگین و شرایط سخت پهلوگیری ارائه می‌کند.
آیا SunKai می‌تواند گلگیرهای لاستیکی پنوماتیکی با پوشش توری زنجیره‌ای را سفارشی کند؟
بله. SunKai می تواند قطر، طول، فشار داخلی، پیکربندی شبکه زنجیره ای و لوازم جانبی اتصال را برای برآوردن نیازهای مشتری سفارشی کند.
